Modul SMK TKJ K2013 c3.5.xi-rancang bangun jaringan 1-terminologi dasar jaringan

·  A. Prinsip komunikasi data • Pernahkah Saudara melihat seorang turis dengan pemandunya? • Jika Saudara perhatikan guide tersebut membantu turis untuk berdialog dengan penduduk lokal dalam menterjemahkan atau menjelaskan maksud pembicaraan di antara mereka. • Demikian juga komunikasi dalam jaringan komputer. • Untuk dapat mengatur komunikasi di dalam jaringan komputer haruslah dibuat suatu standar yang berfungsi memudahkan dalam komunikasi di antara mereka

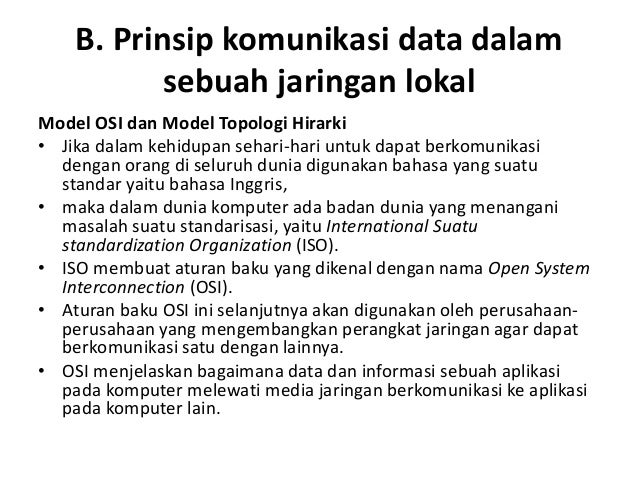

·  4. B. Prinsip komunikasi data dalam sebuah jaringan lokal Model OSI dan Model Topologi Hirarki • Jika dalam kehidupan sehari-hari untuk dapat berkomunikasi dengan orang di seluruh dunia digunakan bahasa yang suatu standar yaitu bahasa Inggris, • maka dalam dunia komputer ada badan dunia yang menangani masalah suatu standarisasi, yaitu International Suatu standardization Organization (ISO). • ISO membuat aturan baku yang dikenal dengan nama Open System Interconnection (OSI). • Aturan baku OSI ini selanjutnya akan digunakan oleh perusahaan- perusahaan yang mengembangkan perangkat jaringan agar dapat berkomunikasi satu dengan lainnya. • OSI menjelaskan bagaimana data dan informasi sebuah aplikasi pada komputer melewati media jaringan berkomunikasi ke aplikasi pada komputer lain.

·  5. • Model OSI terdiri dari 7 lapisan/layer, mulai dari lapisan fisik sampai dengan aplikasi seperti yang Saudara lihat pada tabel berikut: No Lapisan 7 Aplikasi Berfungsi sebagai interface antara user dan komputer (Telnet, FTP, DNS) 6 Presentasi Berfungsi untuk menyediakan sistem penyajian data ke lapisan aplikasi, translation, format coding, compression, decompression, encryption, decryption misalnya format image (JPEG), audio video (, MPEG), teks (EBCDIC, ASCII) B. Prinsip komunikasi data dalam sebuah jaringan lokal·  Model OSI • Model OSI terdiri dari 7 lapisan/layer, mulai dari lapisan fisik sampai dengan aplikasi seperti yang Saudara lihat pada tabel berikut: No Lapisan 5 Sessi Berfungsi untuk mengkoordinasikan jalan komunikasi antar sistem, mengendalikan dialog antar node (komputer, printer) misal Remote Procedure Call (RPC), Structured Query Language (SQL) 4 Transport Bertanggung jawab dalam proses pengiriman data antar host. Misal protokol TCP/IP B. Prinsip komunikasi data dalam sebuah jaringan lokal

·  7. Model OSI • Model OSI terdiri dari 7 lapisan/layer, mulai dari lapisan fisik sampai dengan aplikasi seperti yang Saudara lihat pada tabel berikut: No Lapisan 3 Network Bertanggung jawab melakukan routing antar jaringan, mengelola sistem pengalamatan logika terhadap jaringan komputer. Misal IP (Internet Protokol) yang merupakan bagian dari TCP/IP 2 Datalink Berfungsi untuk membungkus paket data dari network dan menjamin paket terkirim ke host lain dengan alamat yang tepat. B. Prinsip komunikasi data dalam sebuah jaringan lokal

·  8. Model OSI • Model OSI terdiri dari 7 lapisan/layer, mulai dari lapisan fisik sampai dengan aplikasi seperti yang Saudara lihat pada tabel berikut: No Lapisan 1 Fisik Melakukan pengiriman dan penerimaan bit. Lapisan ini berhubungan secara langsung dengan media komunikasi yang berbeda-beda. • Saudara tidak perlu pusing dengan pembagian lapisan di atas. • Pembagian lapisan tersebut sudah diatur pada perangkat jaringan. • Artinya kita sebagai pengguna tinggal memakainya sesuai keperluan. • Tetapi untuk menambah pengetahuan Saudara bahwa dari tabel urutan lapisan di atas, aplikasi merupakan lapisan yang paling dekat dengan kita sebagai pengguna komputer. B. Prinsip komunikasi data dalam sebuah jaringan lokal

·  9. • Model topologi hirarki • Menyederhanakan tugas-tugas yang diperlukan untuk membangun suatu jaringan sesuai dengan kebutuhan saat ini dan kebutuhan yang akan datang. • Setiap lapisan fokus pada fungsinya masing-masing, memungkinkan untuk memilih sistem dan fitur yang tepat pada setiap lapisan. • Model ini cocok untuk jaringan Local Area Network (LAN) dan Wide Area Network (WAN). • Keuntungan dari model hirarki : • Penghematan biaya • Mudah dipahami • Jaringan bersifat modular • Isolasi apabila terjadi kegagalan • Terdiri dari sebagai berikut: 1. Lapisan inti : menyediakan transportasi yg cepat, router high-end dan switch dioptimalkan untuk ketersediaan jaringan dan kinerja. 2. Lapisan distribusi : menyediakan konektivitas berdasarkan policy (kebijakan), router dan switch melaksanakan keputusan forwarding. 3. Lapisan akses : menyediakan workgroup dan user untuk akses ke jaringan, menghubungkan pengguna melalui hub, bridge, switch, atau router. B. Prinsip komunikasi data dalam sebuah jaringan lokal

·  10. C. Cara membangun lapisan akses dari sebuah jaringan Ethernet • Lapisan ini merupakan lapisan terendah dalam protokol TCP/IP. • Protokol dalam lapisan ini memungkin sistem untuk melakukan pengiriman/penerimaan (delivery) data ke atau dari perangkat lainnya yang tersambung ke jaringan komputer. • Dengan adanya protokol dalam lapisan ini maka sebuah datagram IP bisa dikirimkan lewat jaringan komputer. Protokol di lapisan ini harus mengenali sekali jaringan komputernya (seperti struktur packet datanya, alamatnya dll) agar format data bisa terjaga dan disesuaikan dengan kondisi jaringan komputer. • Lapisan Akses Network (netwok access layer) merupakan pengganti dari tiga lapisan dalam model OSI yaitu lapisan network, data link dan fisik. • Lapisan ini selalu dilupakan user. • Desain TCP/IP menyembunyikan fungsi yang ada pada lapisan terbawah, dan protokol yang diketahui umumnya (IP, TCP, UDP dll) selalu berada pada level protokol yang lebih tinggi. Setiap ada produk perangkat jaringan yang baru dari pabrik, maka lapisan akses network (network access protokol) selalu diperbaharui / dikembangkan, sehingga jaringan komputer TCP/IP akan selalu memakai perangkat keras baru tersebut.

·  11. C. Cara membangun lapisan akses dari sebuah jaringan Ethernet • Pada lapisan akses network ini terjadi encapsulasi datagram IP menjadi sebuah frame yang akan dikirimkan ke jaringan komputer dan memetakan alamat IP ke alamat fisik yang dipakai dalam jaringan komputer. • Protokol pada lapisan akses network ini sudah didokumentasikan dalam RFC 826 ( Address Resolution Protocol/ARP) dan RFC 894 (A Standard for the Transmission of IP Datagram over Ethernet Network). • Dalam sistem operasi UNIX, protokol lapisan ini selalu dikombinasikan dengan perangkat lunak pengendali (driver) perangkat keras (device) dan program yang terkait. Modul yang mengidentifikasikan nama perangkat keras jaringan komputer biasanya diencapsulasi dan mengirimkan data ke jaringan, sedangkan program terpisah menjalankan fungsi fungsi seperti pemetaan alamat (mapping address).

·  12. D. Cara membangun lapisan distribusi dari sebuah jaringan Ethernet • Layer Distribusi disebut juga layer workgroup yang menerapkan titik kumunikasi antara layer akses dam layer inti. Fungsi utama layer distribusi adalah menyediakan routing, filtering dan untuk menentukan cara terbaik unutk menangani permintaan layanan dalam jaringan. Setelah layer distribusi mentukan lintasan terbaik maka kemudian permintaan diteruskan ke layer inti. Layer inti dengan cepat meneruskan permintaan itu ke layanan yang benar. Layer distribusi diterapkan kepada setiap fakultas yang memiliki beberapa jurusan untuk menghubungkan beberapa jurusan-jurusan yang ada kedalam satu workgroup. Dalam lapisan ini diadakan pembagian atau pembuatan segmen-segmen berdasarkan peraturan yang dipakai dalam perusahan atau universitas, dimana jaringan dibagi pada setiap workgroup. Penyaringan /filter data dalam lapisan ini akan dilakukan untuk pembatasan berdasarkan collison domain, pembatasan dari broadcast dan untuk keamanan jaringan. Pada Layer distibusi VLAN juga dibuat untuk menciptakan segmen - segmen logika. Layer ini mendefinisikan daerah dimana manipulasi paket data (packet manipulation) dapat dilakukan.

·  13. D. Cara membangun lapisan distribusi dari sebuah jaringan Ethernet Fungsi Distribusi Layer antara lain adalah: • Address atau Area Jaringan LAN • Akses ke Workgroup ata Departemen • Mendefinisikan Broadcast/multicast domain • Routing dari Virtual LAN (VLAN) • Titik temu beberapa media berbeda yang digunakan didalam jaringan • Keamanan • Titik dimana Akses secara Remote ke Jaringan dapat dilakukan

·  14. E. Perencanaan dan penyambungan sebuah jaringan local • Pengembangan jaringan meliputi 4 tahap yang harus dilalui untuk mendapatkan hasil yang sempurna dalam jaringan. Keempat tahap tersebut adalah planning (perencanaan), design (perancangan), implementation (implementasi) dan operation (operasional). a. Perencanaan • Tahap awal ini bertujuan untuk mendapatkan needs (kebutuhan), keinginan (desirability) dan kepentingan (interest). Untuk mendapatkan ketiga hal ini harus dilakukan survey ataupun wawancara terhadap user. Selain itu harus ditentukan pendekatan yang paling feasible untuk tahapan selanjutnya. Satu langkah yang paling penting dalam perencanaan jaringan ini adalah pencarian/investigasi dalam konteks sebelum jaringan terbentuk. Investigasi ini ditujukan untuk mencari pola kerja, alur, trafik dan kemungkinan bottleneck di dalam jaringan, selain itu investigasi ini bisa membantu dalam kemungkinan kebutuhan di masa selanjutnya. Berbicara dengan user langsung akan mendapatkan input yang lebih signifikan tentang kebutuhan mereka, keinginan dan mungkin juga ketakutan user. Sebagai admin anda harus bekerjasama dengan user.

·  15. E. Perencanaan dan penyambungan sebuah jaringan local • Keputusan terhadap sistem jaringan bisa dilakukan dengan dua hal, memenuhi kebutuhan secara langsung atau memenuhi kebutuhan melalui hal yang bersifat alternatif. Dalam beberapa kondisi investasi di awal mungkin lebih besar dibandingkan dengan operasional yang ada, tapi di masa mendatang investasi maupun operasional selanjutnya bisa jauh lebih kecil. Selain kebutuhan di atas juga harus didefinisikan batasan yang ada seperti perangkat yang ada, kemampuan user, kondisi lingkungan seperti suhu dan kelembaban dll. • Langkah selanjutnya adalah merancang biaya dengan batasan faktor-faktor kebutuhan dan keinginan di atas. Elemen-elemen yang menyangkut pembiayaan antara lain: • • Kabel, biaya kabel itu sendiri dan proses instalasinya, bisa terjadi biaya instalasi lebih tinggi dari biaya kabel itu sendiri • • Perangkat Keras, seperti komputer, NIC, terminator, hub dll. • • Perangkat Lunak, NOS, client dan berbagai aplikasinya. • • Pelindung Jaringan, seperti Uninterruptible Power System (UPS), anti petir, spark arrester.

·  16. E. Perencanaan dan penyambungan sebuah jaringan local • • Biaya habis, biaya konsultan, arsitek maupun operator pada saat instalasi. • • Biaya berjalan, seperti biaya bulanan bandwidth, listrik, AC, gaji admin dan operator. • • Biaya pelatihan untuk administrator dan user. • • Selain elemen-elemen di atas ada satu yang sering dilupakan yaitu biaya downtime. Downtime terjadi pada saat pemindahan dari sistem lama ke sistem baru, pada saat downtime ini terjadi pengurangan produktifitas karena user harus menunggu sistem yang baru berjalan dan pada saat sistem baru ini mendapatkan kegagalan, sementara sistem harus dikembalikan ke keadaan semula.

·  17. E. Perencanaan dan penyambungan sebuah jaringan local • b. Perancangan • Tahap ini merupakan detail perencanaan di atas. Dalam tahap ini faktor-faktor yang ada dalam perencanaan dijabarkan secara detail untuk kebutuhan tahap selanjutnya pada saat implementasi. Perancangan jaringan adalah proses yang mystic-mixture art, science, keberuntungan (luck) dan accident (terjadi begitu saja). Meskipun penuh dengan proses yang misterius ada banyak jalan dan strategi untuk melaluinya. • Jumlah node dan pendelegasian tugas. Isu yang banyak dikenal dalam perancangan jaringan adalah jumlah node/titik yang ada. Dari jumlah node yang ada bisa kita definisikan tugas yang harus dikerjakan oleh setiap node, misalnya karena jumlah node sedikit print-server cukup satu disambungkan di server atau di salah satu workstation. Jika jumlah node lebih banyak ada kemungkinan terjadi duplikasi tugas untuk dibagi dalam beberapa segmen jaringan untuk mengurangi bottleneck. • Pendefinisian Operasional Jaringan. Langkah yang bagus jika anda mendapatkan perhitungan sumber daya dan pemakaian jaringan. Perhitungan ini berkaitan dengan spesifikasi perangkat keras yang akan dipakai seperti apakah harus menggunakan switch daripada hub, seberapa besar memory yang dibutuhkan, apakah dibutuhkan kabel riser fiber optik karena jaringan menyangkut bangunan berlantai banyak, dan sebagainya.

·  18. E. Perencanaan dan penyambungan sebuah jaringan local • Pendefinisian Administrasi Keamanan. Tipe keamanan jaringan berkaitan banyak dengan jenis autentifikasi dan data dalam jaringan. Selain ancaman terhadap jaringan dari arah luar juga harus diperhatikan ancaman dari arah dalam, dari user jaringan itu sendiri. Pertimbangan terhadap keamanan ini juga mempengaruhi pemakain peralatan baik secara fisik dan logik. Secara fisik misalnya penggunaan switch lebih aman terhadap proses sniffing dari satu node ke broadcast jaringan, selain meningkatkan kinerja jaringan (pengurangan broadcast yang berlebihan), secara logik misalnya penggunaan protokol jaringan yang dipakai (apakah cukup protokol TCP/IP saja?), pemakaian protokol yang secure yang dienkrip seperti SSH (Secure SHell), SSL (Secure Socket Layer) dan PGP (Pretty Good Privacy). • Pendefinisian Administratif Jaringan. Untuk kelancaran operasional jaringan harus ada pembagian tugas dalam memaintenance jaringan, baik yang menyangkut perangkat lunak, standar prosedur maupun yang berkaitan dengan sumber daya manusia seperti administrator dan operator. Aspek-aspek yang berkaitan dengan operasional ini antara lain: • • Perawatan dan backup, kapan, siapa dan menggunakan apa. • • Pemantauan software dan upgrade untuk memastikan semua software aman terhadap bugs.

·  19. E. Perencanaan dan penyambungan sebuah jaringan local • • Standar prosedur untuk kondisi darurat seperti mati listrik, virus ataupun rusaknya sebagian dari alat. • • Regulasi yang berkaitan dengan keamanan, seperti user harus menggunakan password yang tidak mudah ditebak atau penggantian password secara berkala. • Checklist dan Worksheet. Checklist dan Worksheet berfungsi sebagai catatan kebutuhan, kejadian dan prosedur yang terjadi dalam jaringan, biasanya berbentuk form yang diisi oleh user ataupun siapa saja yang berkaitan dengan kejadian yang terjadi. Checklist dapat digunakan dalam memproses kegiatan yang terjadi untuk bahan pelaporan dan evaluasi. Setelah jaringan terbentuk bisa saja sistem manual ini dipindahkan dalam bentuk digital menjadi Frequently Ask Questions (FAQ) dan trouble- ticket. Beberapa vendor NOS tertentu membuat sistem checklist yang bisa dipakai langsung oleh user. Di sisi operator jaringan ada juga yang menggunakan sistem maintenance sheet yang digunakan oleh operator/admin untuk memastikan prosedur perawatan berjalan sempurna.

·  20. E. Perencanaan dan penyambungan sebuah jaringan local • c. Implementasi • Pemasangan jaringan secara aktual terjadi pada tahap implementasi. Di tahap ini semua rencana dan rancangan diterapkan dalam pekerjaan fisik jaringan. Beberapa pertimbangan dan saran dalam melakukan instalasi jaringan: • Tetap informasikan ke user apapun yang terjadi selama pemasangan. • Dapatkan diagram eksisting jaringan, jika terjadi kemungkinan kabel yang sudah eksis tetap bisa dipakai atau digunakan sebagai backup/cadangan • Tes semua komponen sebelum dipasang dan tes kembali setelah komponen terpasang. • Kabel dan komponen harus dipasang oleh orang yang mengerti tentang hal tersebut. • Jangan melanjutkan ke langkah berikutnya sebelum memastikan langkah sebelumnya telah benar-benar selesai. • Catat dengan eksak perangkat keras yang dipasang termasuk aksesorisnya, seperti catu daya (power suplly), patch cable, konektor dsb. • Catat masing-masing komponen yang terinstall termasuk spesifikasi dan lokasinya. • Setelah semua terpasang tes secara menyeluruh dalam jaringan. • • Install aplikasi dalam jaringan dan lakukan tes. Jangan melakukan tes dengan data yang sebenarnya, gunakan fake-data (data contoh).

·  21. E. Perencanaan dan penyambungan sebuah jaringan local • Selain catatan instalasi buatlah manual yang detail untuk administrator, supervisor, operator maupun user. Manual ini bisa dijadikan sebagai prosedur standar dalam operasional maupun perawatan. Lengkapi manual dengan diagram dan as-built-drawing dari sistem kabel yang dipasang. Tahap implementasi harus dibarengi dengan proses pelatihan. Proses pelatihan ini ditujukan ke semua pemakai jaringan baik itu administrator, supervisor, operator maupun user. Proses pelatihan bisa diadakan secara in-house maupun outside training. Tahap pelatihan ini juga menjadi faktor dalam pembiayaan jaringan secara keseluruhan. Implementasi dalam lingkungan kerja. Selain implementasi sebuah jaringan baru dalam kondisi tertentu dalam lingkungan kerja tidaklah semudah memasang jaringan yang benar-benar baru. Banyak pertimbangan yang harus diperhatikan seperti adaptasi terhadap jaringan baru, waktu downtime dan masalah lain yang bisa saja timbul. Ada beberapa strategi dalam menghadapi hal ini: • Old conversion, strategi ini adalahØ penggantian total dari jaringan lama (atau tanpa jaringan) ke jaringan baru. Strategi ini termasuk paling mudah dilakukan tetapi strategi ini biasanya tidak dipakai untuk jaringan yang mempunyai tugas/misi yang kritis seperti jaringan yang menghubungkan kasir pasar swalayan, tidak boleh terjadi downtime.

·  22. E. Perencanaan dan penyambungan sebuah jaringan local • Conversion with overlap, strategi iniØ melakukan pemasangan dan operasional secara paralel, selama jaringan baru dipasang jaringan lama tetap berjalan sambil sedikit demi sedikit beralih ke jaringan baru. Strategi ini harus mempertimbangkan waktu jika faktor waktu menjadi batasan utama. • Piecemeal conversion, strategi ini mirip dengan strategi sebelumnya hanya dilakukan secara lebih detail dan bertahap.
